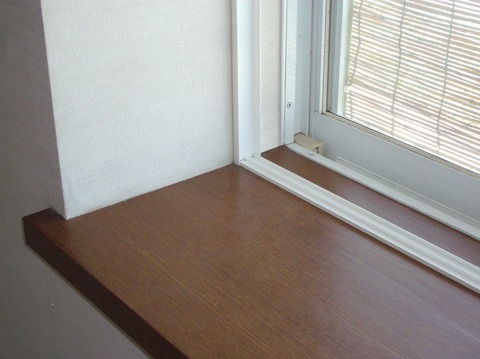

出窓の天板修理を終えたので、二重窓を作ることにしました。
二重窓にもいろいろなものがありますが、DIYで簡単に設置できる内窓タイプです。
カインズホームで気に入ったものを見つけました。
ガラスの代わりは、ポリカーボネート(以降ポリカと略します)。
駐車場やベランダの屋根などに使われています。
しかもUVカットで、ブラインド風デザイン、中空タイプです。
空気層があるので断熱効果も期待できそうです。
本物のブラインドのように角度は変えられませんが、明かりを採りながら目隠しにもなる優れものです。
フレームは、光モールさんの内窓用フレーム&レールキットを使わせていただきました。
パネルに付けるフレームとレールがセットになっています。
※ フレームやレールは、ばら売りもされています。
※ 両面テープは、レールを固定するためのものです。窓の大きさによって必要な長さが異なります。
▼フレーム&レールキットキット 箱の表示と中身
▼フレーム&レールキットの内容
▼フレームやレール等の断面図
・横カバー 1830mm 1本 (半分に切断すると915mmの高さまで対応)
・上レール 1830mm 1本
・下レール 1830mm 1本
・フレーム 1830mm 4本 (パネルの周りに取り付ける枠)
実際に内窓を付ける部分の長さを測定します。
対角線の長さを測っているのは窓枠のゆがみを知るためです。
フレームやレール、パネルの大きさは、取説内の計算式から求められます。
ただし、上写真の A にあたる窓からの距離は、取り付け場所により考えておきましょう。
A:約40mmは、窓の鍵を開け閉めする際に必要な寸法です。(鍵の形状などにより寸法は異なります)
取り付け場所に余裕があるならば、大きく取った方が、空気層としての役割をしっかり果たします。
剥離タイプの両面テープで横カバーとレールを固定したところです。
凸凹した壁紙に取り付ける場合は、少し厚めのものを利用した方がいいですね。
上部のレールは、小さなビスで固定すると剥がれにくくなります。
パネルの大きさは、1820mm × 910mm 。
大きなベニヤ板と同じサイズで販売されています。
大きいので、車に入るようにホームセンターの工作室でカットしました。
あさりの無いクラフトソーで切断しましたが、切断面がきれいとは言えません。
中には切断時のゴミも入っています。
そこで、かんなで切断面をきれいに削り、中に入ったゴミは、掃除機で吸い出しました。
▼ゴミの掃除まで終えたパネル
パネルの周りを、マスキングテープで塞ぎました。
ゴミの浸入防止や、パネル自体を一つの空気層になるようにと考えました。
▼四辺にフレームを取り付けます
気に入ったので、他のコーナー出窓にもつけました。
▼窓の高さが高いけど
この内窓には、横のラインが入っています。
これは、910mmより高さがある出窓だったのでパネルを継ぎ足しました。
ブラインド模様の入り方で、この方向しか選べませんでした。
そこで、「エ」の形をしたジョイナーをパネルの間に入れました。
継ぎ足しを上部でおこなった方が良かったのでは?
と、考えるのが一般的だと思いますが...
この内窓、上下を入れ替えることにより、ブラインドの角度が反転します。
光を採光する・遮光する の使い分けができるんですね。
夏は遮光。
冬は採光。
ですので、継ぎ足したところが上になったり下になったりします。
フレームは、上下左右同じなので、上下が反対になっても問題ありません。
でも、裏返しはダメ。
UV加工されている面は、片面だけです。
また、915mm を超える高さの場合は、補強しないとですね。
材料の不足は、キット + ばら売りのフレーム・ガイド を購入して使いました。
※ <<< 断熱効果・結露の様子はこちら >>>
※現在、高さ 1830mm 幅 1830mm も対応しているようです。(2018/01/16 確認)
大きい窓用のキットが販売されています。
高さ2200mm対応品もあるようですが、パネルも大きいタイプが必要ですね。
色は、オフホワイト・ストロングブラウンなどあります。
大きい窓用
LIMIA用にまとめた記事+α ・【DIY】出窓の天板を修理しよう!!・【DIY】出窓を二重窓にしよう!! 結露対策の第一歩 ・ポリカを使った二重窓をDIY 断熱・結露防止・防音効果すごい |
二重窓にもいろいろなものがありますが、DIYで簡単に設置できる内窓タイプです。
カインズホームで気に入ったものを見つけました。
ガラスの代わりは、ポリカーボネート(以降ポリカと略します)。
駐車場やベランダの屋根などに使われています。
しかもUVカットで、ブラインド風デザイン、中空タイプです。
空気層があるので断熱効果も期待できそうです。
まずは完成写真から
本物のブラインドのように角度は変えられませんが、明かりを採りながら目隠しにもなる優れものです。
フレームは、光モールさんの内窓用フレーム&レールキットを使わせていただきました。
パネルに付けるフレームとレールがセットになっています。
材料・道具など
幅1830mm 高さ915mm の窓1枚あたりの材料です。- 内窓用フレーム&レールキット 1セット
- パネル(中空ポリカ) 1枚
- 両面テープ 少し厚みのあるもの
- クラフトソー(あさりの無い鋸)
- マスキングテープ
※ フレームやレールは、ばら売りもされています。
※ 両面テープは、レールを固定するためのものです。窓の大きさによって必要な長さが異なります。
▼フレーム&レールキットキット 箱の表示と中身
▼フレーム&レールキットの内容
▼フレームやレール等の断面図
・横カバー 1830mm 1本 (半分に切断すると915mmの高さまで対応)
・上レール 1830mm 1本
・下レール 1830mm 1本
・フレーム 1830mm 4本 (パネルの周りに取り付ける枠)
取り付け手順確認
- 取り付ける場所の寸法を正確に測定します。
- 取説内の計算式で、必要な寸法を決定します。
- 横カバーと上下のレールを加工し、両面テープで取り付けます。
- パネル(ポリカ)を加工します。
- パネルにフレームを取り付け、設置して完了です。
それでは製作開始です
1.取り付ける場所の寸法を正確に測定します
▼mm単位で正確に測定実際に内窓を付ける部分の長さを測定します。
対角線の長さを測っているのは窓枠のゆがみを知るためです。
2.取説内の計算式で、必要な寸法を決定します。
▼窓からの距離は、取り付け場所から決定フレームやレール、パネルの大きさは、取説内の計算式から求められます。
ただし、上写真の A にあたる窓からの距離は、取り付け場所により考えておきましょう。
A:約40mmは、窓の鍵を開け閉めする際に必要な寸法です。(鍵の形状などにより寸法は異なります)
取り付け場所に余裕があるならば、大きく取った方が、空気層としての役割をしっかり果たします。
3.横カバーと上下のレールを加工し、両面テープなどで取り付けます。
▼横カバーから設置すると上手くいきます剥離タイプの両面テープで横カバーとレールを固定したところです。
凸凹した壁紙に取り付ける場合は、少し厚めのものを利用した方がいいですね。
上部のレールは、小さなビスで固定すると剥がれにくくなります。
4.パネル(ポリカ)を加工します
▼クラフトソーでカットしたあまりですパネルの大きさは、1820mm × 910mm 。
大きなベニヤ板と同じサイズで販売されています。
大きいので、車に入るようにホームセンターの工作室でカットしました。
あさりの無いクラフトソーで切断しましたが、切断面がきれいとは言えません。
中には切断時のゴミも入っています。
そこで、かんなで切断面をきれいに削り、中に入ったゴミは、掃除機で吸い出しました。
▼ゴミの掃除まで終えたパネル
5.パネルにフレームを取り付け、設置して完了です
▼フレームを取り付ける前にパネルの周りを、マスキングテープで塞ぎました。
ゴミの浸入防止や、パネル自体を一つの空気層になるようにと考えました。
▼四辺にフレームを取り付けます
完成写真
気に入ったので、他のコーナー出窓にもつけました。
▼窓の高さが高いけど
この内窓には、横のラインが入っています。
これは、910mmより高さがある出窓だったのでパネルを継ぎ足しました。
ブラインド模様の入り方で、この方向しか選べませんでした。
そこで、「エ」の形をしたジョイナーをパネルの間に入れました。
継ぎ足しを上部でおこなった方が良かったのでは?
と、考えるのが一般的だと思いますが...
この内窓、上下を入れ替えることにより、ブラインドの角度が反転します。
光を採光する・遮光する の使い分けができるんですね。
夏は遮光。
冬は採光。
ですので、継ぎ足したところが上になったり下になったりします。
フレームは、上下左右同じなので、上下が反対になっても問題ありません。
でも、裏返しはダメ。
UV加工されている面は、片面だけです。
また、915mm を超える高さの場合は、補強しないとですね。
材料の不足は、キット + ばら売りのフレーム・ガイド を購入して使いました。
※ <<< 断熱効果・結露の様子はこちら >>>
※現在、高さ 1830mm 幅 1830mm も対応しているようです。(2018/01/16 確認)
大きい窓用のキットが販売されています。
高さ2200mm対応品もあるようですが、パネルも大きいタイプが必要ですね。
色は、オフホワイト・ストロングブラウンなどあります。
大きい窓用
※ ブラインドタイプの中空ポリカは、Amazon 楽天市場 共に見つかりませんでした。
一般的なものを紹介しております。
