コンセントへの抜き差しが多い家電は、コードが断線したり、接触不良になることが多いです。

▼コードの断線しやすいところ
konnsento480
差し込みプラグを抜き差ししていると、コードがねじれたり、同じ箇所でいつも折り曲げられたりします。そのため上の写真の箇所で断線することが多いです。
コードを上下左右に動かして、電気が流れたり流れなかったりしたら確実です。
そのときは差し込みプラグの交換をしましょう。
資格は必要ありませんが、しっかり取り付けて下さい。


差し込みプラグを交換するときの注意点

▼差し込みプラグの規格
DSC00319 (2)
PSEマーク : 電気用品安全法にによる安全規格を通ったものに表示
JET    : 第三者検査機関の名称
15A 125V: 15A × 100V = 1500W まで使用可能と考えます


交換する差し込みプラグの規格が合っているか確認しましょう。
数値が大きくなる分には余裕があるので大丈夫ですが、少ない場合は交換不可です。

流せる電流の値が決まっているのは、差し込みプラグだけではなく、コードにもあります。
許容電流が少なくなるような交換は、危険ですのでしないでください。



差し込みプラグ交換方法

断線した部分を切断し、差し込みプラグを交換するだけです。
コードの交換は、今回行いません。
(電気製品により使用できるコードの種類も異なるため。)

▼断線しているところを切り捨てる目安
konnsento2as
※ コンセントから、差し込みプラグを抜いて作業します。
  差し込んだまま切断はしないでください。大変危険です。




差し込みプラグの取り付け方法は2種類

  1. 圧着端子を使用しない
  2. 圧着端子を使用する

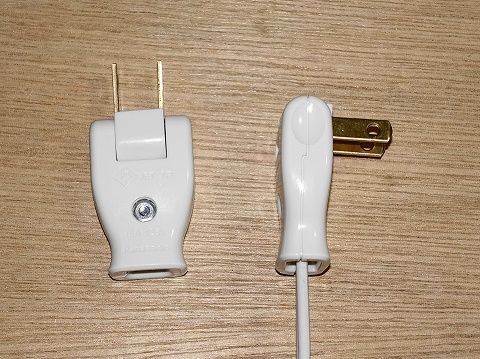

▼取り付け方法2種類
DSC00337 (1)
左:コードをそのまま取り付ける方法
右:圧着端子を使って取り付ける方法



1.圧着端子を使用しない方法


▼コードの先端に、ニッパやカッターで少し切り込みを入れる
DSC00232 (1)

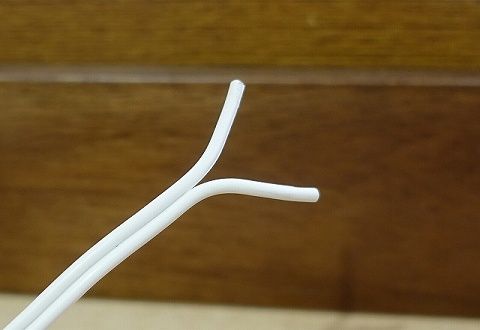

▼コードの先端を、約 30mm さく
DSC00236 (2)

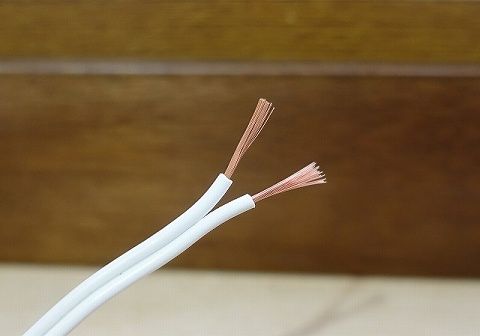

▼コード先端の被覆を、約 20mm 弱 剥がす
DSC00239 (1)
芯線を 1本 も切らないように被覆を剥きます。
もし切れてしまったら、もう一度切断し2本の長さを合わせて再トライ!
道具はニッパでもカッターでも大丈夫。慣れです。

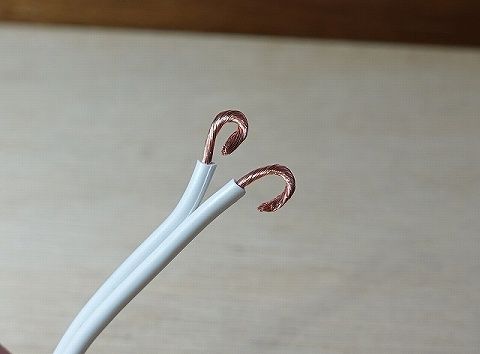

▼コード先端をねじりながら輪を作る
DSC00243 (1)
ねじを止める方向(右回り)に合わせて輪を作ります。


▼ねじの下に線が隠れるようにしておくと作業しやすい
DSC00244 (1)


▼ねじを固定する
DSC00351s
コードが抜けないようにしっかり止めます。
このとき、コードがねじの下に収まるように取り付けましょう。

上の写真は芯線が少しはみ出しているのであまり良いとはいえません。
使用している間にねじが緩み、芯線が隣と接触する可能性が高くなります。







2.圧着端子を使用する


▼コード先端に、ニッパやカッターで少し切り込みを入れる
DSC00232 (1)


▼コード先端を、約 15mm 程さく
DSC00324 (1)


▼コード先端の被覆を、約5mm程剥ぐ
DSC00331 (1)
圧着端子をつけて、芯線の先端が少し出るくらいが良い。


▼芯線が圧着端子より少し顔を出す

DSC00126 (1)
ねじで固定しても芯線がねじの下に入らない程度でOK。


▼電工ペンチで圧着端子をかしめる
DSC00335 (1)
しっかり圧着し、コードをひぱっても抜けないことを確認。


▼圧着端子を差し込みプラグに固定する

DSC00340 (1)
圧着端子の裏表に注意して取り付けます。


▼これはダメ。発熱して危険

DSC00359 (1)
圧着端子の裏表が反対。コンセントとの接触面積が少ないのでダメ。


▼カバーを取り付け完成

DSC00358 (1)
これで完成です。


▼90度曲がるタイプを使いました

DSC00373 (2)


製作を終えて

今回交換した差込プラグは 90度 曲がるタイプを使用しました。
値段は 150円 程度。
曲がらないタイプなら 100円 以下で購入できると思います。
これで電気製品がまた使用できるのですから安いものです。

コンセントへの抜き差しが多いものや、引っ張られたりすることの多いものは、これで直ることが多いです。
炊飯器
テーブルタップ(延長コード)
パソコンなどのアダプター
ラジカセ
ホットプレート
ほか
コードが痛みやすいものは結構ありますね。
